Рейки нивелирные
Нивелирная рейка, несмотря на свое простое устройство, выполняет важную роль в геометрическом нивелировании. Оптические и лазерные нивелиры не имеют собственной шкалы, они только задают горизонталь, а получение результатов замеров производится именно со шкалы.
Основные требования к применению
Для обеспечения достаточной точности измерений, шкала для считывания результатов должна иметь неизменные линейные размеры и удерживаться в строго вертикальном положении.
Виды и особенности
В качестве материалов для изготовления как правило используется дерево или алюминий. Деревянные нивелирные рейки отличаются хорошей устойчивостью к перепадам температур, что обеспечивает высокую точность замеров. Приборы из алюминия менее точные, то зато они легче и удобнее для переноски. Измерительные устройства могут обладать различной длиной – чем больше перепады высот, которые необходимо измерять, тем длина прибора должна быть больше. Большая часть моделей имеет складную или телескопическую конструкцию, что обеспечивает удобство их транспортировки. Но существуют варианты и с цельной конструкцией. Исходя из назначения и класса точности выделяют несколько типов.
Для обеспечения высокоточных измерений, совместно с нивелирами соответствующего класса применяется инварная нивелирная рейка. Отличительной особенностью этой модели является термостабильная шкала с ценой деления 5 мм или меньше. Отсутствие соединителей и люфтов повышает точность результатов.

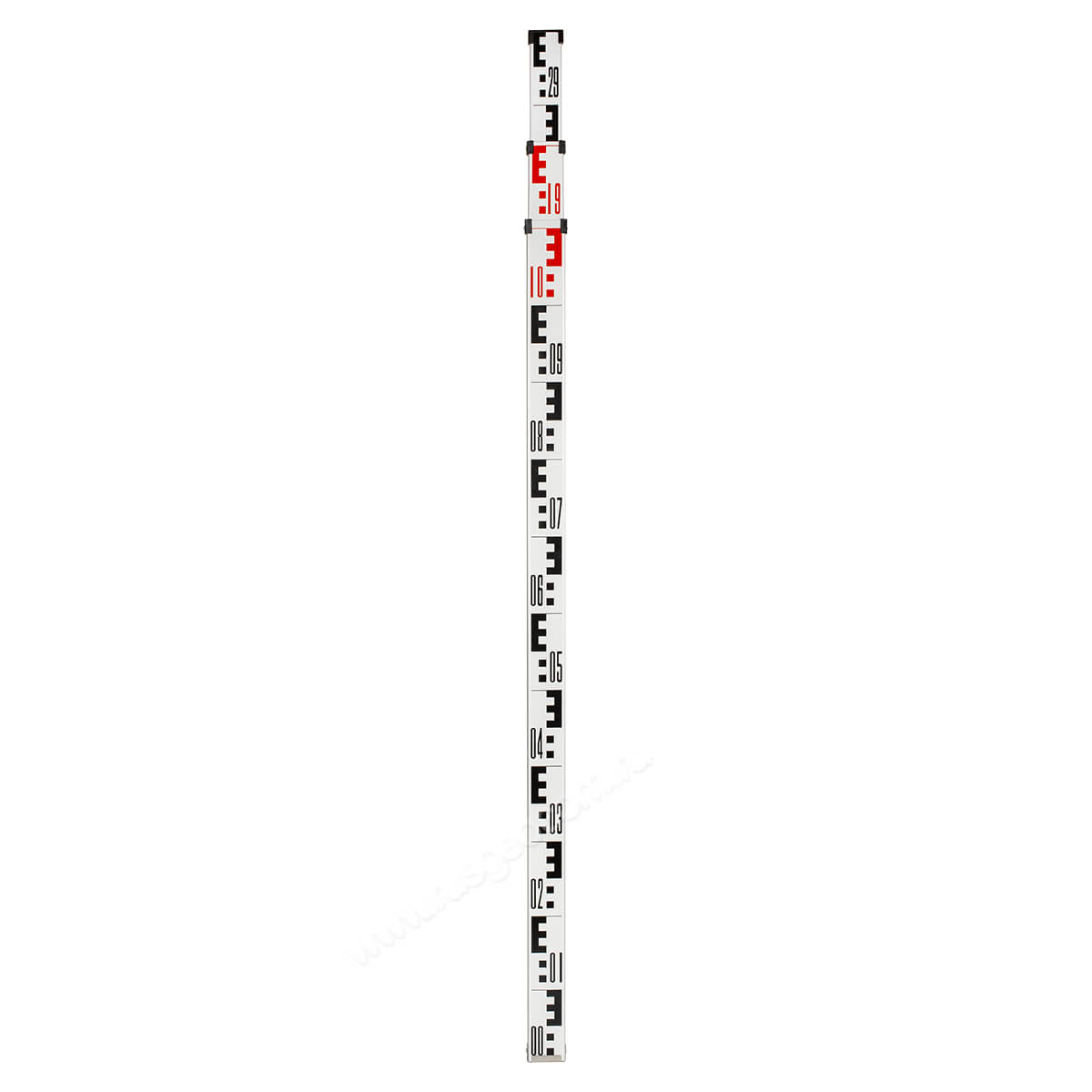

Для работы с техническими и точными нивелирами используется нивелирная рейка с Е-градуировкой. Разметка шкалы имеет сантиметровые деления. Для упрощения работы начало каждого дециметра отмечается чертой.
Специально для цифровых нивелиров существуют рейки с BAR-кодом. Прибор автоматически определяет расстояния и перепад высот, считывая код, нанесенный на поверхность линейки. Для совместимости с другими видами нивелиров с обратной стороны рейки нанесена традиционная градуировка.
С лазерными уровнями используется линейка с миллиметровой ценой деления и креплением для электронного фотоприемника. Если у вас уже есть нивелирная рейка, вы можете просто докупить к ней соответствующее крепление для лазерного приемника.
Рейка для дорожных работ. Она может эксплуатироваться как самостоятельный измеритель, без нивелира. Прибор оборудуется уклономером и другими приспособлениями для проверки характеристик дорожного полотна: измерения уклонов и крутизны поверхностей, выявления неровностей и определения их параметров, и пр.
Измерительная геодезическая рейка. Как правило изготовлена из алюминия и имеет телескопическую конструкцию. Предназначена для точных линейных измерений высоты потолков, ширины дверных проемов и пр.
Варианты использования
Перед началом применения необходимо проверить поверхность инструмента, она должна быть плоской. Для этого вдоль рейки натягивается нитка и замеряется просвет между ними в самом широком месте. Просвет не должен превышать 10мм.
Далее необходимо установить инструмент перпендикулярно земле. Для этого используется специальный отвес или пузырьковый уровень. Во время нивелирования рекомендуется устанавливать линейку на деревянную площадку, либо на металлические костыли или башмаки.
Обслуживание и правила хранения:
- При переноске инструмент следует убирать в чехол или укладывать ребром на плечо.
- Во время перерывов в работе желательно избегать попадания прямых солнечных лучей. За 45 минут до начала работы инструменты для измерения должны быть вынуты из упаковочных ящиков, для того чтобы они приняли температуру воздуха.
- Во избежание повреждений не стоит класть прибор на землю без чехла.
- При намокании, следует удалить влагу сухой тканью, затем смазать открытые металлические части приборов часовым маслом для предотвращения коррозии.
