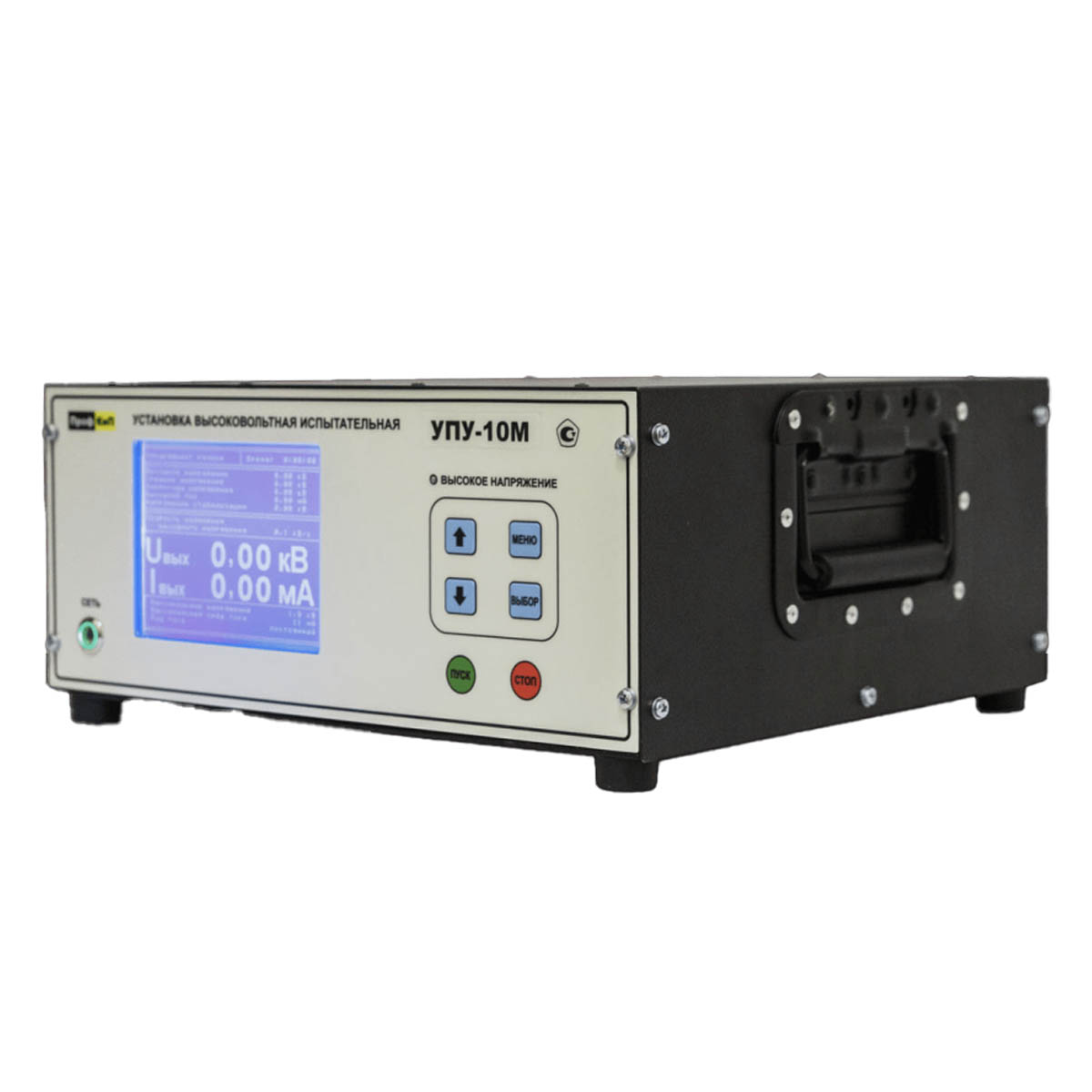

ПрофКиП УПУ-10М установка высоковольтная испытательная пробойная

Назначение установки высоковольтной измерительной ПрофКиП УПУ-10М

Установка высоковольтная измерительная ПрофКиП УПУ-10М предназначена для генерирования напряжения постоянного и переменного тока синусоидальной формы частотой 50 Гц, а также измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, изоляции электрооборудования, ограничителей перенапряжений, твердых диэлектриков, средств защиты.

Особенности и преимущества установки высоковольтной измерительной ПрофКиП УПУ-10М

• Высокая точность измерения напряжения и тока
• Встроенное разрядное устройство для снятия заряда с емкостного объекта.
• Автоматическое переключение рода тока переменный /постоянный.
• Автоматический и ручной режим работы, таймер.
• Интеллектуальное ограничение зарядного тока при наборе напряжения для избежания пробоя емкостной нагрузки.
• Большой и четкий графический дисплей, простой интерфейс управления.
• Низкий вес прибора: 18.5 кг.
• LAN порт (опция)

Нормативные и технические документы, устанавливающие требования к установке высоковольтной измерительной ПрофКиП УПУ-10М

• ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия"
• ГОСТ 12.2.091-2012 "Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования"
• ГОСТ Р 51522.1-2011 "Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний"
• ТУ 422260-002-68134858-2014 "Установки высоковольтные измерительные "ПрофКиП УПУ-10М". Технические условия"
• ГОСТ 12.2.091-2002 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования"

Поверка установки высоковольтной измерительной ПрофКиП УПУ-10М

• Поверка осуществляется в соответствии с документом 422260-002-68134858-2014 МП "Установки высоковольтные измерительные "ПрофКиП УПУ-10М". Методика поверки", утвержденным ФГУП "ВНИИМС" в мае 2014 года
• Сведения о методиках (методах) измерений приводятся в паспорте 422260-002-68134858-20014 ПС

Условия эксплуатации установки высоковольтной измерительной ПрофКиП УПУ-10М

• Температура окружающего воздуха: -20°С … 40°С
• Относительная влажность воздуха при температуре 25°С: не более 98%
• Атмосферное давление: 84 кПа … 106.7 кПа
