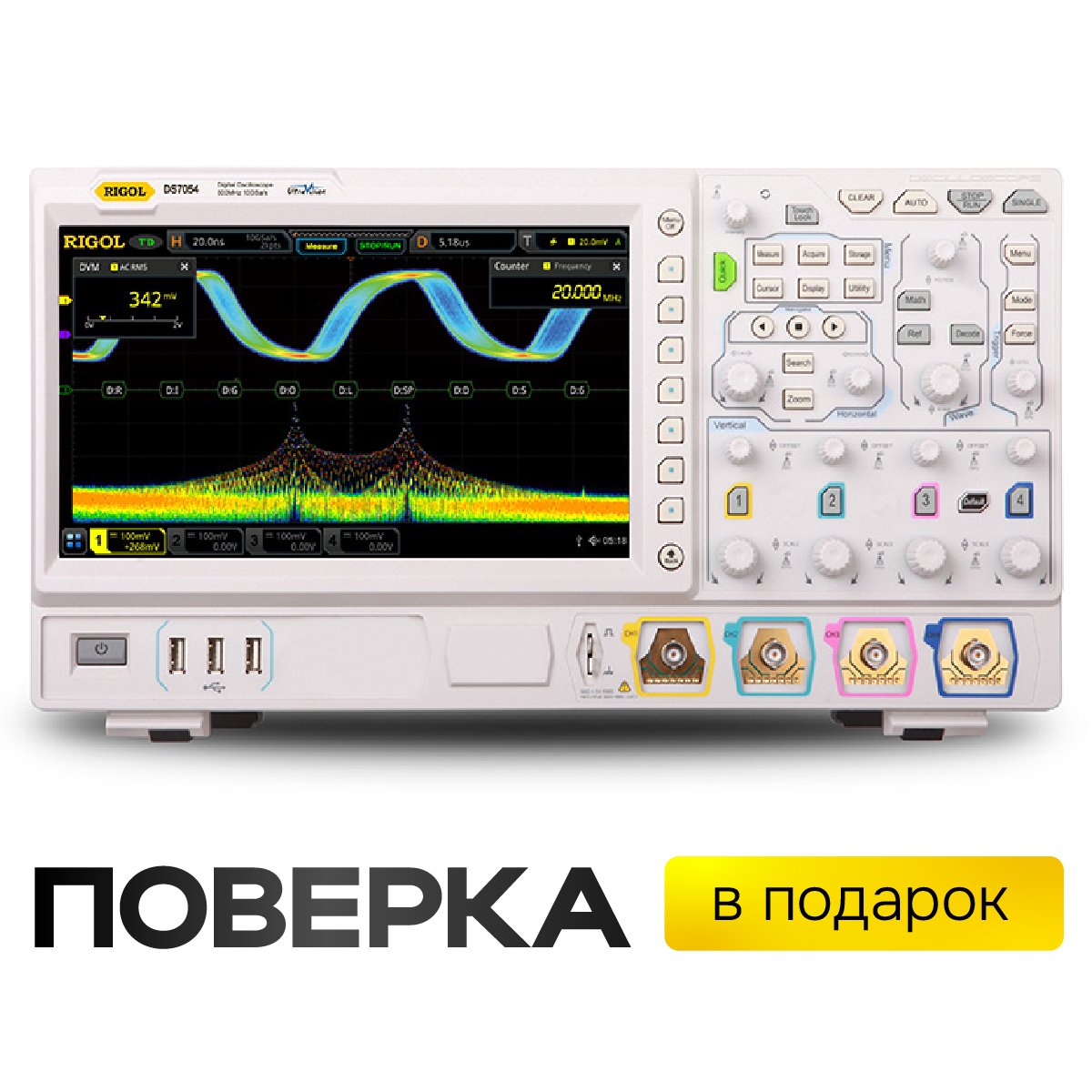

Цифровой осциллограф RIGOL DS7054
Цифровой осциллограф Rigol DS7054 – старшая модель в линейке многофункциональных лабораторных приборов, реализующих технологию UltraVision II, снабженная 4 аналоговыми каналами с полосой пропускания 500 МГц. Поддерживая частоту дискретизации до 10 ГГц в одноканальном режиме и высокую скорость захвата, до 600 000 осц./с, при большой глубине памяти, с возможностью опционального увеличения 500M, цифровой осциллограф может применяться в ходе разработки, отладки и производства различного радиоэлектронного и цифрового оборудования. Комбинированное управление с использованием функций сенсорного MultiTouch-дисплея и кнопочной клавиатуры, с поддержкой дистанционного режима работы при подключении ПК, обеспечивает высокую гибкость инструмента.
Многофункциональность
4-канальный осциллограф Rigol DS7054 поддерживает широкий перечень курсорных и автоматических измерений, в том числе в глубокой памяти. Уровень постоянного и переменного напряжения на входе любого канала можно контролировать встроенным прецизионным вольтметром. Также осциллограф оборудован интегрированным частотомером с регулируемой разрядностью и 48-битным счетчиком, позволяющим автоматически подсчитывать количество импульсов и фронтов сигнала. Расширенная функция БФП с поддержкой курсорных измерений и пиковым детектором дает возможность исследовать спектр сигналов. Вероятностное раскрашивание с цветовой дифференциацией предоставляет результаты измерений в таком же виде, как на экране анализатора спектра.
Опциональные режимы
Стандартно осциллограф Rigol DS7054 поддерживает функцию анализа параллельных протоколов. Опционально доступны режимы запуска и декодирования шин, используемых во встраиваемых системах, компьютерном, аэрокосмическом, автомобильном и аудио-оборудовании. Программная функция анализа мощности, активируемая соответствующей опцией, позволяет контролировать уровень пульсаций и качественные параметры электроэнергии, выдаваемой источниками питания. Для упрощения таких работ на экран осциллографа может выводиться графическая схема подключения.
Расширенные функции анализа
- Градация цвета, доступная для математических функций и БПФ, отображает интенсивность сигнала, повышая наглядность анализа.
- Режим гистограммы визуализирует распределение и разброс сигнала, позволяя эффективнее выявлять аномалии.
- Допусковый контроль ускоряет проверку соответствия серийных изделий заданным нормам, автоматически сравнивая их параметры с маской или образцовыми показателями, с выводом результатов через выход Aux.
Купить осциллограф Rigol DS7054 в Кемерове, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
