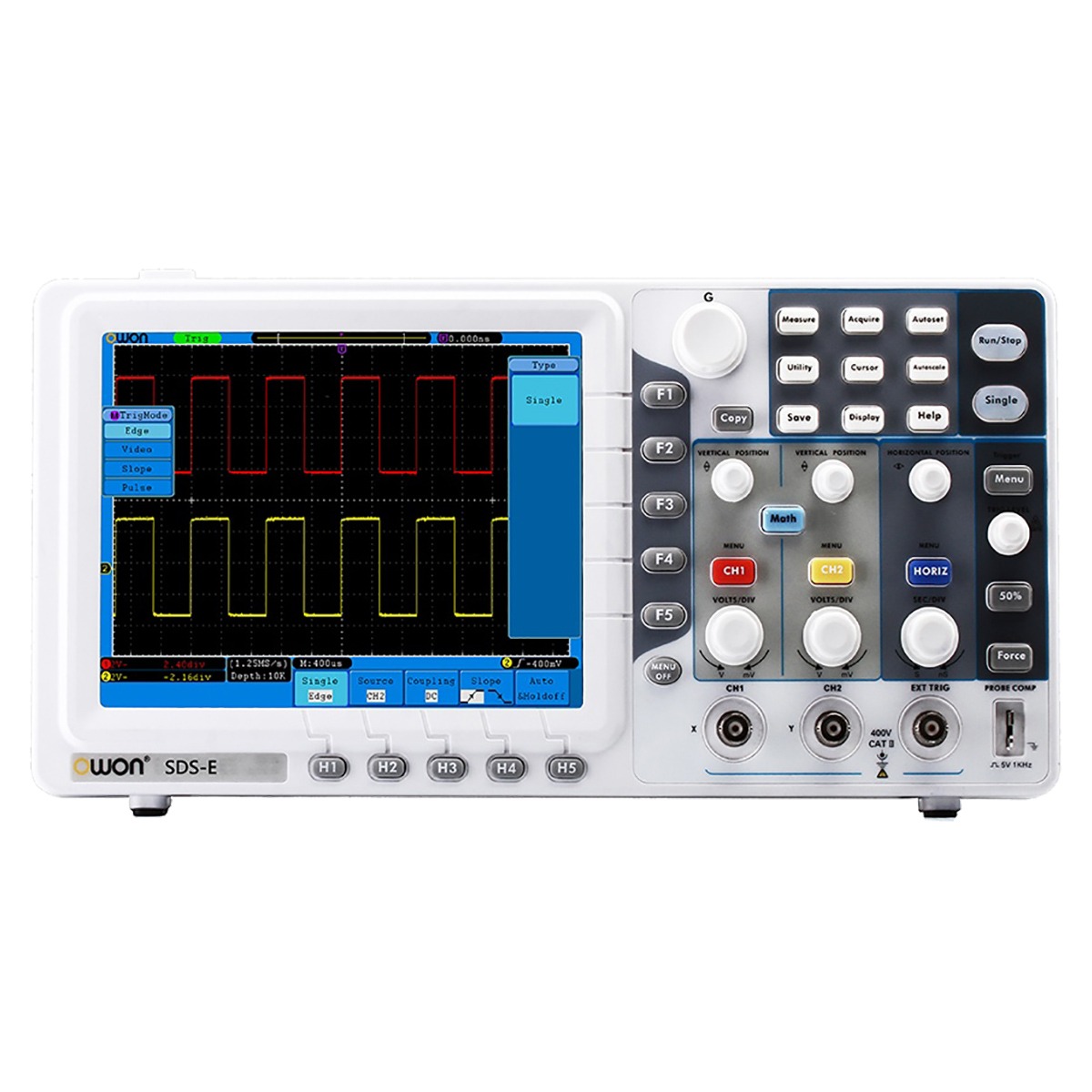

Цифровой осциллограф OWON SDS7122EV

Цифровой осциллограф OWON SDS7122EV является топовой моделью в линейке экономичных лабораторных приборов с расширенными возможностями. Изделие снабжено двумя измерительными каналами с полосой пропускания 125 МГц,, при частоте семплирования 1 Гвыб./с в одноканальном режиме, отдельным входом для внешней синхронизации, интерфейсами USB и LAN для соединения с ПК с целью реализации дистанционного управления, а также VGA-выходом, что позволяет задействовать демонстрационные функции, транслируя изображение с экрана на подключаемый монитор.

Функциональные возможности

Как осциллограф записывающего типа, цифровой осциллограф способен сохранять осциллограммы длиной до 1 млн. точек и опционально поддерживает возможность расширения памяти до уровня старших моделей линейки SDS – до 10 млн. точек. Полученные данные можно воспроизводить и анализировать, используя функциональность самого прибора, либо передавать на ПК для обработки или на внешний генератор – для моделирования сигнала требуемой формы. Прибор выдерживает максимальное напряжение на входах до 400 В и поддерживает регулировку чувствительности вертикальной системы развертки в пределах от 2 мВ/дел. до 10 В/дел. Благодаря этому измерения могут выполняться как на низковольтных устройствах, так и на силовом оборудовании.

Особенности

Для повышения эффективности выполнения измерений в условиях сильной зашумленности исследуемого сигнала и при воздействии высоко- или низкочастотных помех, у осциллографа OWON SDS7122EV реализована возможность ограничения полосы пропускания уровнем 20 МГц, а также доступна цифровая фильтрация. При задействовании обоих каналов поддерживается стандартная синхронизация по заданным условиям или по команде, а также запуск в поочередном режиме, что дает возможность эффективно контролировать взаимно независимые сигналы.

Преимущества

• Функция автомасштабирования упрощает выполнение рутинных измерений за счет автоматической настройки усиления, временной развертки и выбора способа синхронизации.
• Режим допускового контроля позволяет автоматизировать проверку соответствия параметров серийной продукции, сравнивая выдаваемый сигнал с маской или предварительно отредактированной образцовой осциллограммой и выдавая результат в виде "годен" или "негоден" через выход Pass/Fail.
• Покадровый регистратор обеспечивает запись формы сигналов с настраиваемым временным промежутком от 10 мс до 10 с и поддерживает функцию просмотра, что упрощает анализ данных в динамике.
