Рефлектометр векторный Caban R150-02

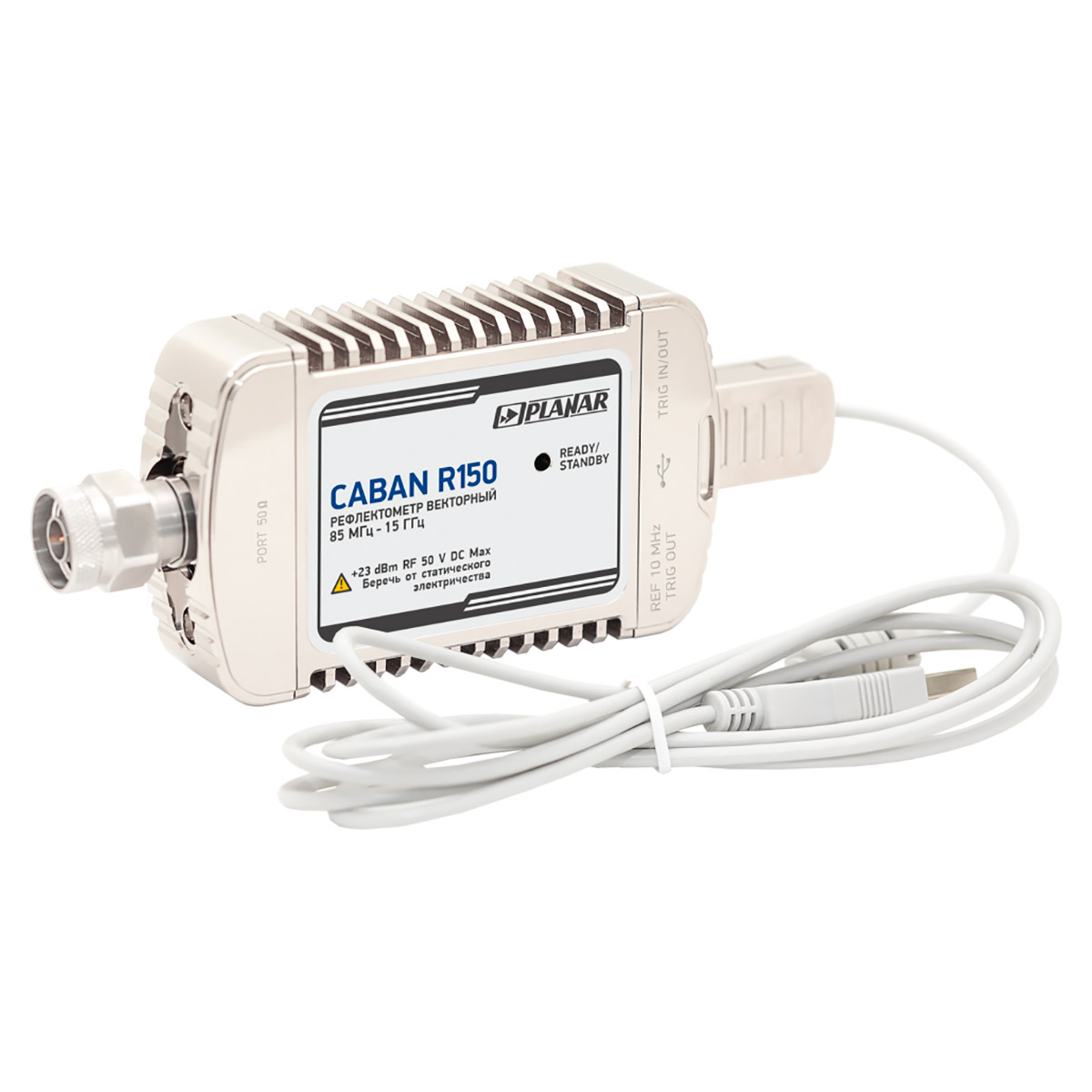

Рефлектометр векторный Planar CABAN R150-02 способен выполнять измерения в диапазоне частот от 85 МГц до 15 ГГц и может использоваться для контроля характеристик антенно-фидерных устройств и кабельной продукции в лабораторных, производственных и полевых условиях. По показателям направленности и согласования изделие не отличается от старшей линейки семейства CABAN, обладая при этом наиболее широким динамическим диапазоном определения модуля коэффициента передачи и увеличенной полосой измерительного фильтра. Радиоизмерительный прибор снабжен одним двунаправленным портом с волновым сопротивлением 50 Ом, совмещающим в себе функции источника тестового сигнала и измерительного приемника, с ВЧ коннектором N-вилка типоразмера 7,0/3,04 мм, и работает под управлением внешнего ПК, который не входит в поставляемую комплектацию.

Особенности и возможности

Компактный размер дает возможность подключать векторный рефлектометр Planar CABAN R150-02 непосредственно к объекту контроля на месте его размещения, без использования переходников и промежуточных соединителей. Это повышает достоверность и повторяемость результатов измерений, способствует поддержанию стабильности калибровки и позволяет не тратить средства на приобретение тестового кабеля.

На дисплее ПК, подключенного к рефлектометру, в среде интерфейса ПО RVNA может отображаться до 4 логических каналов в выделенных окнах. Поддерживается возможность одновременного управления с одного компьютера несколькими измерителями. Для каждого канала допускается задание индивидуальных настроек параметров стимулирующего сигнала, точек сканирования и пр. В виде графиков в каждом окне можно отслеживать до четырех параметров одновременно, с отображением их в линейном или логарифмическом масштабе, в полярной или прямоугольной системе координат, либо в виде диаграммы Вольперта-Смита.

Преимущества Planar CABAN R150-02

• Автоматическое запоминание текущих показаний дает возможность сравнивать результаты измерений с ранее полученными, а также производить необходимые математические вычисления между ними, повышая эффективность анализа.
• Наличие режима моделирования оснастки позволяет производить измерение параметров труднодоступных компонентов проверяемой системы, исключая влияние промежуточных соединителей и линий передачи математическими методами.
• Поддержка функции допускового контроля обеспечивает простую реализацию быстрой проверки тестируемого оборудования на предмет соответствия характеристик требуемым нормативным показателям в режиме "годен - негоден".

Купить рефлектометр векторный Planar CABAN R150-02 в Кемерове, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
