П6-131 измерительная рупорная антенна 18-26,5 ГГц

Оставить отзыв
Код товара 118766
П6-131 измерительная рупорная антенна 18-26,5 ГГц
П6-131 измерительная рупорная антенна 18-26,5 ГГц
Основные характеристики
Артикул:
П6-131
Диапазон частот:
18 ГГц - 26,5 ГГц
Все характеристики
Принцип действия антенн П6-131…П6-135 состоит в преобразовании плотности потока энергии электромагнитного...
Перейти к описанию
Цена с НДС
По запросу
Под заказ
Описание
Характеристики
Отзывы

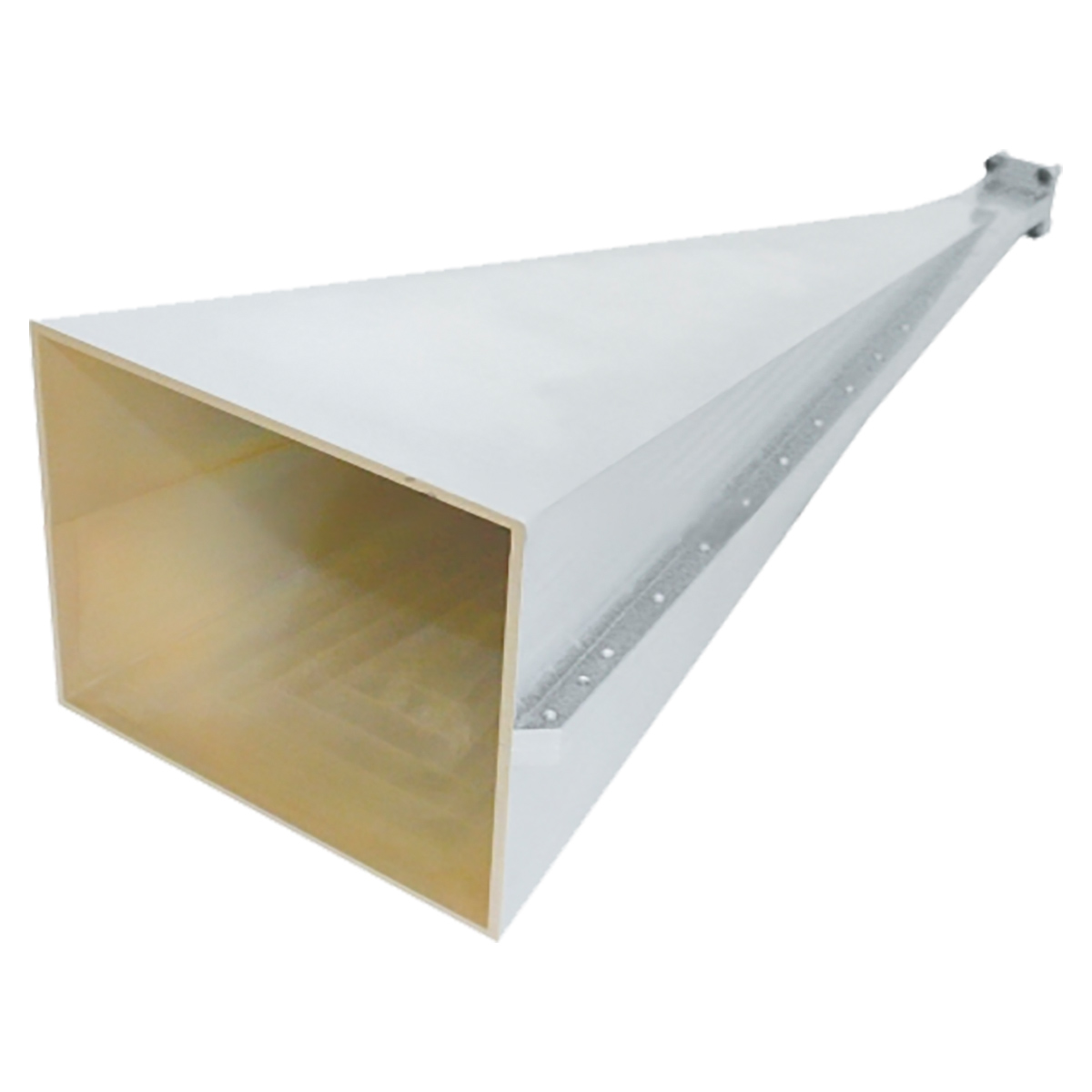

Принцип действия антенн П6-131…П6-135 состоит в преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте. Конструктивно, антенны выполнены по схеме "оптимального" рупора с волноводным выходом прямоугольного сечения. Антенны П6-131…П6-135 имеют форму усеченной пирамиды с прямоугольным основанием и вершиной. Конструкция обеспечивает малый коэффициент стоячей волны по напряжению (далее — КСВН) в широком диапазоне частот и монотонную частотную зависимость коэффициента усиления. Для расширения возможностей и обеспечения совместимости с разными типами измерительной техники, рупорные антенны П6-131…П6-135 могут комплектоваться волноводно-волноводными и коаксиально-волноводными переходами. Конструкция предусматривает возможность установки антенн на треногу или штатив ШАД-01.

Особенности

  • Рекомендована для метрологических приложений и экспериментальных исследований;
  • Имеет малую неравномерность коэффициента усиления и низкий КСВН;
  • Может использоваться для измерения параметров поля излучения антенных систем, параметров электромагнитной совместимости радиоэлектронных устройств и параметров материалов;
  • В зависимости от варианта поставки может комплектоваться КВП WR42/К(f) и/или межканальным волноводным переходом WR42 к сечению 11 х 5,5 мм.
